对电池来讲很重要，不正确的充电方法会对电池过充或欠充，影响电池的性能和寿命。常用的充电方法有以下两种:
A. 恒压充电
对阀控铅酸电池，该充电方法是最好的充电方法。控制的充电电压与环境温度和电池的使用方式有关。
备用电池充电：2.23 ~2.30/单格，在25℃时，
循环用电池充电：2.40~2.50/单格，在25℃时。
注：最大开始充电电流一般定为不大于0.3CA。

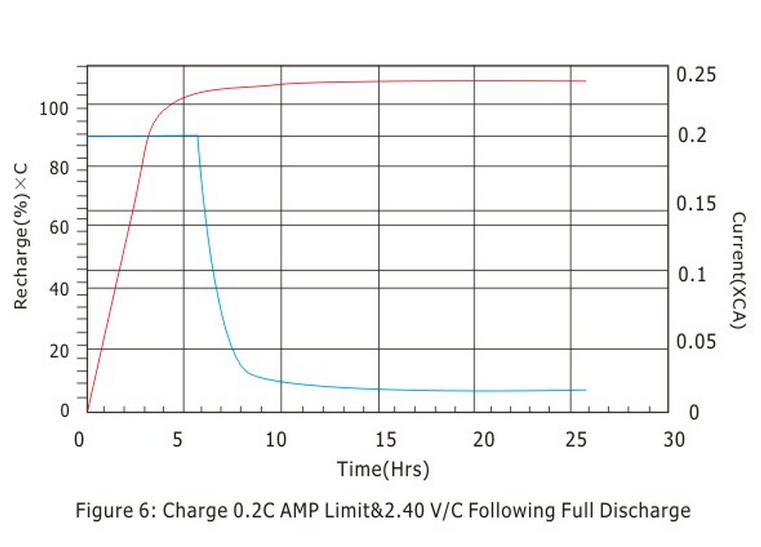

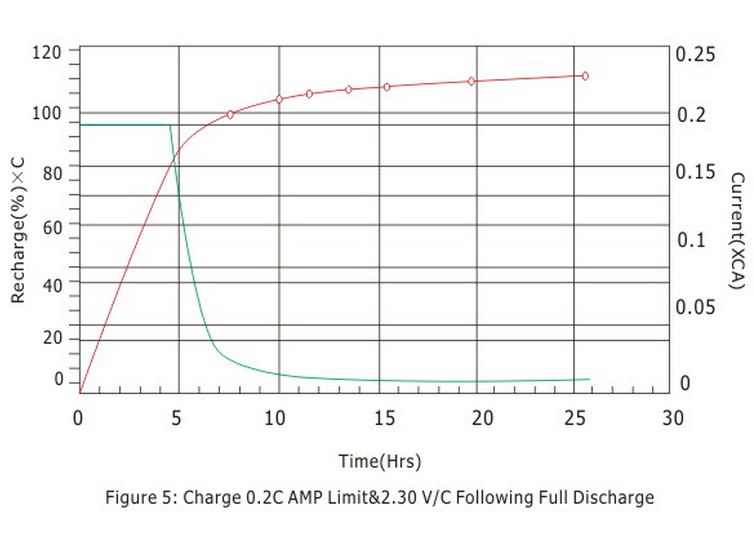

(图 5、6)为电池充电曲线图，由图可以看出，在25℃下当电池的充电电压为2.30V/单格时，电池充满电时，充电电流下降为0.5~4mA/AH，保持不变。当电池充电为2.40V/单格时，电池充满电时，充电电流下降为3~10MA/AH，保持不变。
B. 恒流充电
使用该方法对电池充电时，注意电池充满电时必须立即切断充电电源，否则会造成电池过充电，而损害电池性能和寿命，采用恒电流充电时，充电电流一般不大于0.1CA，当充电电量达到上一次电池放电量的1.07~1.15倍时，即对电池充足电。
温度对电池充电电压的影响：由于化学反应随温度的升高而加速，随温度的降低而变慢。
充电时间
对备用的电池来讲，当电池供电后，对电池重新充满电所需要的时间，一般不少于24h。对循环用电池来讲，如果知道上一次的放电量及初始充电电流，可以按如下公式计算出环境温度为25℃时需要的充电时间。
注： Tch = 电池充满电所需的充电时间（小时）
Cdis = 电池上一次放电的电量（安时）
I = 最大初始充电电流（安培）
